集中采暖控制系統方案應用

集中采暖控制系統是將自動化控制技術應用到集中供熱系統的各個組成環節中，使供熱設備自動化運行。在各點位安裝傳感裝置，實時采集供熱過程中的溫度、壓力、流量、熱力等數據并實時顯示出來，方便及時了解系統運行狀況。對采集的數據進行分析計算，聯動控制循環泵、恒溫閥、補水閥等，實現對溫度、壓力、流量等的自動調節及設備的自動化管理。遠程通信技術實現遠程在線監管，遠程接收報警信息，可實現”無人值守”管理，方便及時掌控并調整供熱系統水力失調、熱力失調的狀態。

系統應用特點

1、節能降耗：數據采集自動分析，匹配需求熱量按需供熱，根據設定參數調整熱力、溫度、流量等，避免冷熱不均，水力失調等狀況。

2、提高運行效率：摒棄手動操作，系統各環節聯動運行，自主調控，合理調節，提升運行效率，實現減員增效。

3、熱網、熱源及時掌控：通過遠傳儀表數據傳輸，隨時隨地可了各項數據及設備狀態，方便及時管控，故障及時發現，確保供熱安全。

4、數據支撐：數據庫可供隨時查詢分析，利于建立運行檔案，實現量化管理。

控制、監測設備點位功能說明

集中采暖控制系統由熱源、管網(中繼站)、熱力子站三個部分組成。其中熱源是實現實施優化調度的中心環節，因此可稱其為調度中心。管網(中繼站)需要通過網絡通訊來實現數據的雙向傳輸，因此需要建立網絡通信平臺。熱力子站是整個系統的最前端，主要由于控制系統來實現對設備的自動化控制。

1、通過各環節之前的相互結合融通及聯動控制，形成一個全面的熱網在線運維監管系統。

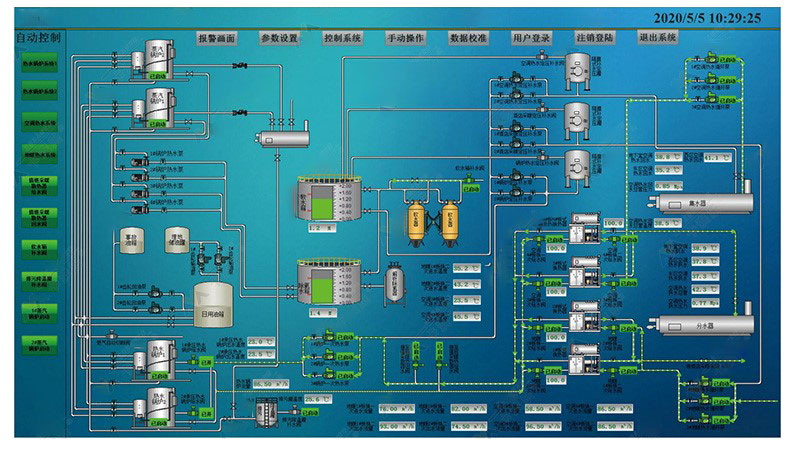

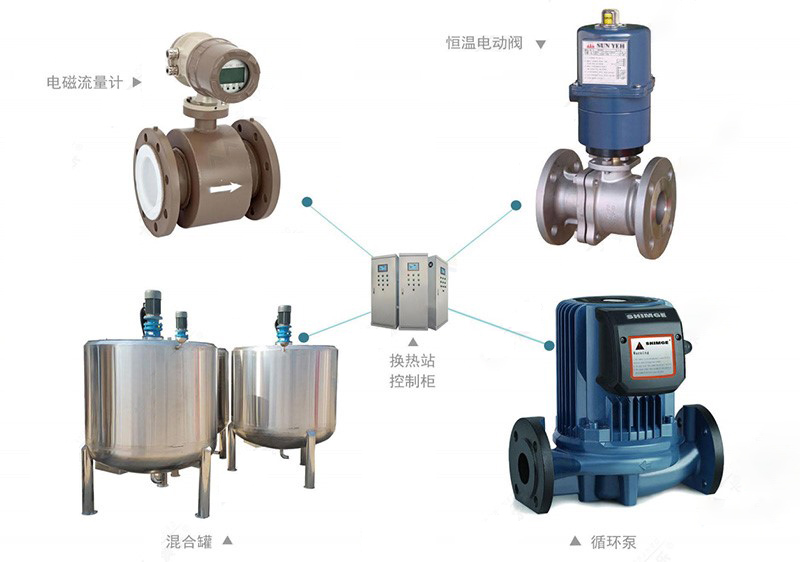

2、熱力子站：由控制系統來實現，通過控制器對前端各供熱設備進行控制，人機交互觸摸屏控制，實時顯示運行狀態并自主調節。具備自動/手動控制，自動運行、數據采集、故障報警、參數設置、設備保護等功能。

3、網絡通信平臺(中繼站)：實現熱力子站系統與調度中心的連接，通過有線/無線通信模塊、定位模塊來實現網絡連接，數據傳輸，如蜂窩、Wi-Fi、LTE、NB-IoT、LoRa等，根據實際需求選擇。

4、調度中心(熱源)：服務器、交換機、防火墻、路由器等組成，實現遠程在線運維管理，全面調控的數據平臺。宏觀調控并管理所有數據與設備，圖表、表報生成、遠程異地操控、互聯網云端大數據綜合分析、集中管理、遠程報警等。
